——宏達信諾HXGE系列工業電力智能網關在配電室智能監控系統中的應用
當今社會，電力在社會各行各業的應用無處不在，電力對于我們的重要性不言而喻。作為電力行業的基礎設施，變電站、配電室等設施的正常運行對于電力的穩定供應起到了至關重要的作用。為了實現電力的穩定供應，對這些基礎設施中的電氣設備、環境狀況等進行不間斷的智能監控與故障預警就顯得格外重要。
配電室作為整個供電系統與分散用戶群直接相連的部分，是供配系統中非常重要的一個環節。配電室數量眾多，分布廣泛，每個配電室包括高低壓配電柜、空調、風機、溫濕度、水浸、門禁、煙霧、避雷等設備的監控?cái)?shù)據需要采集，這些數據需要經過處理后統一上傳至監控平臺。傳統的人工巡檢已經難以滿足當前的需求，借助工業智能網關對其進行智能化監控已然成為一種趨勢。
北京宏達信諾的HXGE-6XXX系列電力采集網關（http://www.zqpls.cn/wg/wg-3.html）具有數據采集、協議解析、邊緣計算、云端接入等功能，網關支持工業常用的Modbus RTU/TCP、DLT_645、IEC-60870-101/102/103/104、IEC-61850、OPC DA/UA、MQTT等多種通信協議，可以將現場各種儀表的數據采集后，經過協議轉換，以4G/5G/WiFi/以太網等方式上傳至上位機監控平臺，通過平臺對配電室內所有設備運行狀態、設備數據進行監控，實現對電力、環境、安全的一體化監控。
系統概述

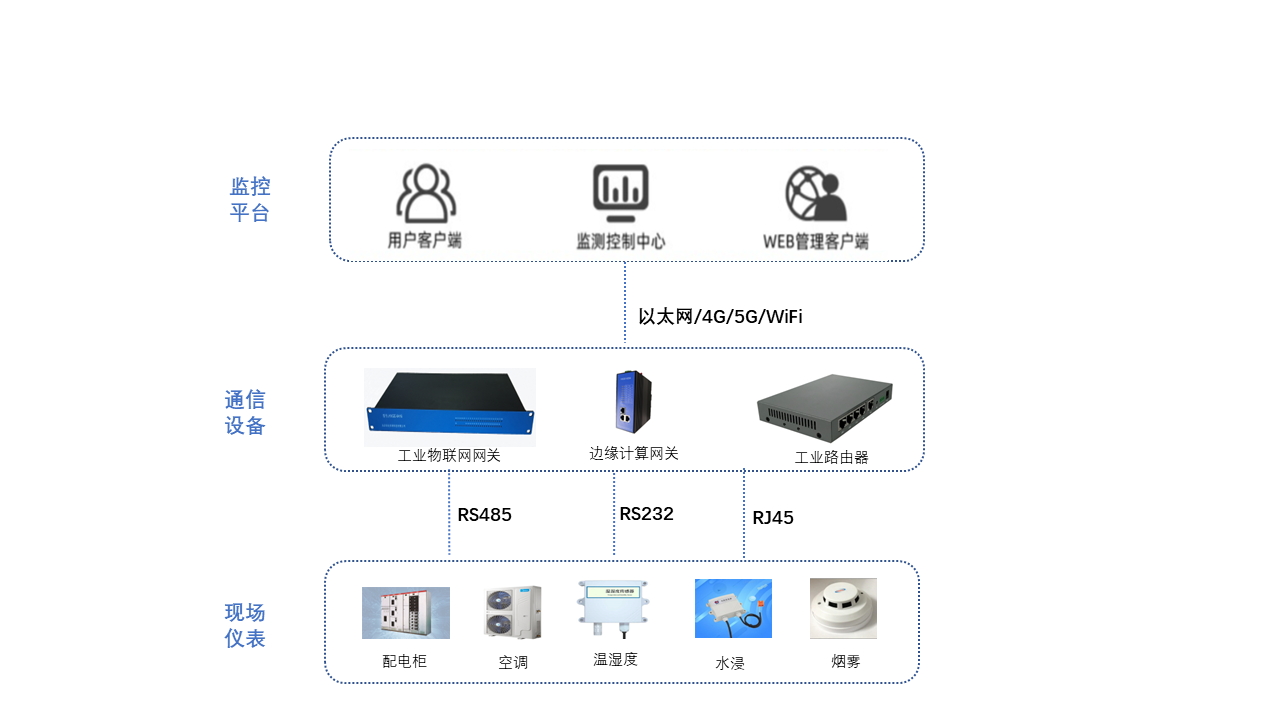

宏達信諾的配電室智能化監控方案是結合物聯網、互聯網、通信技術以及大數據技術等，通過各種智能儀表設備、工業智能網關（電力網關）以及電力監控系統軟件，實現配電室的全方位監控和管理。本系統方案由儀表層、通信層以及管理層三部分組成，系統架構示意圖如下所示：??
1）儀表層
通過現場的各類智能儀表（溫濕度傳感器、水浸傳感器、煙霧傳感器、氣體傳感器、多功能電能表等），實時采集配電室監測點的溫濕度、電纜溫度、是否漏水、氣體濃度、電量等環境數據，通過Modbus RTU和DLT_645等通信協議將數據傳送給通信層的工業智能網關產品。
2）通信層
? 采用宏達信諾HXGE系列工業電力智能網關，結合使用工業路由器，負責與現場設備層的各類智能儀表進行通信，將智能儀表的數據、參數，進行處理后集中打包傳輸?shù)奖O(jiān)控平臺。同時作為中轉單元，接受平臺下發的指令，轉發給現場設備層各類智能儀表，實現了現場各類儀表和監控平臺數據的上傳下達。
3）管理層
通信層上傳的數據包上傳到監控平臺進行分析處理后，以Web端或APP端的圖形或數據的方式，直觀的展示監控現場的電氣相關設備的運行狀態和實時數據，并對異常狀態或異常數據做出實時報警。
產品優勢：
· 工業級產品設計，金屬外殼，保護等級IP30以上，安裝方便，適用于各種工控現場；
· 支持串口RS232/RS485、RJ45標準接口、無線接口（4G/5G/WiFi）等多種接口；
· 擁有多種防護機制，如ESD保護、光耦隔離保護、電源隔離保護和浪涌保護；
· 內置海量設備協議庫, 支持多種標準協議的數據采集和轉發功能；
· WDT 看門狗設計，完備的防掉線機制，保證系統穩定運行；
· 具備遠程調試設備管理功能；
· 支持-30～75℃ 工業寬溫應用，適應各種惡劣環境。
